Les câbles JZ c'est quoi ?
1- Généralités sur les câbles de commande
Les câbles de commande : une grande famille pleine de variantes !
Version courte : les câbles électriques JZ sont une dénomination commune mais incomplète pour les câbles électriques dits câble de commande (aussi appelés câbles de contrôle/commande).
Version détaillé, un peu moins courte :) Ces câbles sont habituellement utilisés en industrie et en machines et plus généralement pour des liaisons électriques entre commandes et actionneurs par exemple.
Ils sont habituellement disponibles dans une large gamme de déclinaisons et variantes (nombre et section des conducteurs, matériau et couleur de la gaine extérieure, etc), ainsi que des versions adaptées chacune plus ou moins spécifiquement pour différentes contraintes électriques, chimiques, mécaniques, etc.
En effet, selon l'environnement d'installation, il peut être nécessaire de se prémunir de contraintes extérieures pouvant impacter le bon fonctionnement, la sécurité ou bien encore la durée de vie du matériel. Que ce soit les UV, des huiles, de l'eau, des mouvements mécaniques, il existe des séries spécialement adaptées.
2- Comprendre les dénominations des câbles JZ, OZ, JB et OB
Cette dénomination, ou plus précisément cette partie d'une dénomination, permet d'identifier le repérage des conducteurs, ainsi que la présence ou non du conducteur de protection (terre, couleur vert/jaune)
| LETTRE | Signification |
| J | 1 conducteur vert/jaune |
| O | aucun conducteur vert/jaune |
| B | conducteurs en repérage par couleurs |
| Z | conducteurs numérotés |
Il existe donc au total 4 combinaisons possibles :
| Combinaison | Fil vert/jaune présent | Repérage des conducteurs | Exemple de référence |
| JZ | OUI | numérotés | Câbles YSL-JZ |
| OZ | NON | numérotés | Câbles YSL-OZ |
| JB | OUI | fils en couleur | Câbles YY-JZ |
| OB | NON | fils en couleur | Câbles YY-JZ, câbles LIYY, blindés LIYCY |
Concernant la dénomination complète des câbles, sont habituellement concernés les câbles électriques flexibles en série YY, YSL, YSLY, etc.
On retrouve bien entendu les mentions JZ et consorts associées à d'autres séries de câbles électrique au nom plus "commercial".
3- Quelques exemples : illustrations et photos
Voici un câble YSL-JZ : les conducteurs sont repérés par numéro, et il y a présence de 1 conducteur de protection (terre) en couleur vert/jaune.
Sa gaine extérieure est en PVC gris. Cela lui permet une mise en oeuvre soit fixe soit mobile, en usage modéré pour ce dernier cas.

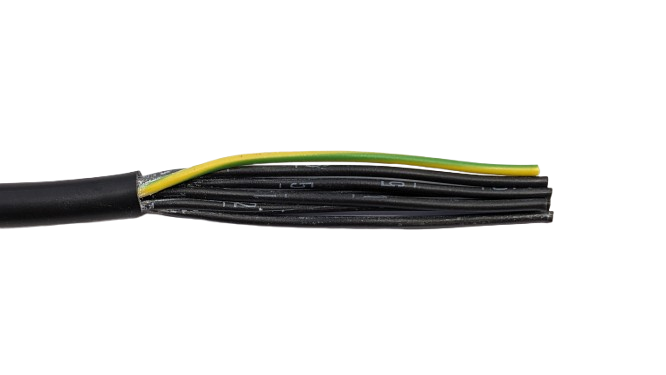

Idem ici, il s'agit également d'un câble "JZ".
En série YSLY plus précisément.
Sa gaine extérieure noire lui confère une tenue aux UV, et aux intempéries.
Ici est présenté un câble "OZ" : un câble YSL-OZ pour être complet.
On constate la présence uniquement de conducteurs numérotés.

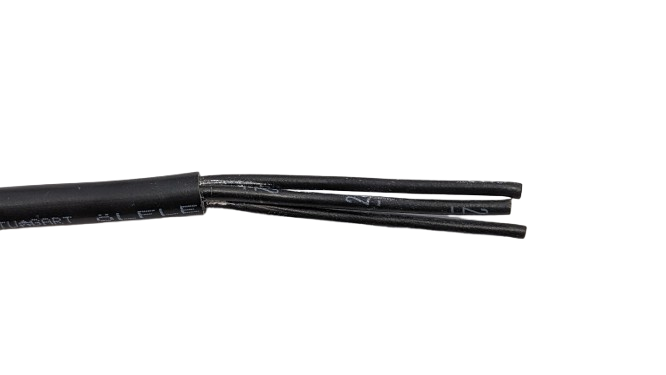

Comme ci-dessus nous avons ici un câble YSLY-OZ en version gaine noire pour une installation en extérieure possible, et des conducteurs noirs numérotés.

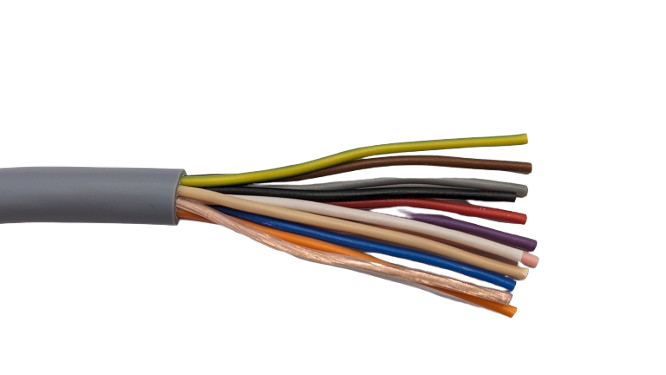

Cette photo est celle d'un câble YY-JB : les conducteurs sont en couleur (lettre "J") et il y a présence de 1 conducteur en vert/jaune (lettre "B").
Dernière combinaison illustrée ici, avec un câble version "OB" c'est-à-dire comportant des fils en repérage par couleur mais sans fil de terre bicolore vert/jaune.
Concrètement, il s'agit ici d'un câble de commande LIYY-OB.
Il y a toutefois un fil (entièrement) jaune, un autre fil (entièrement) vert, mais cela est bien distinct du fil de terre qui lui est bicolore...Nuance et méfiance donc :)
4- Acheter des câbles de commandes
Vous êtes bien entendu au bon endroit pour trouver et approvisionner du câble électrique :)
Nous proposons tous types de fils et câbles électriques, avec bien entendu une gamme couvrant les câbles de commandes.
Nous vous proposons ci-dessous notre sélecteur de câble, ainsi que quelques références phares :
Ci-dessous un extrait de quelques références courantes pour les câbles de commandes, que ce soit en JZ, JB, OZ et OB :
Câble YSL : c'est un câble disponible en JZ et OZ offrant une large quantité de déclinaisons.
Incluant de 2 jusque 50 conducteurs, cela permet un large choix de mise en oeuvre.
Sur devis, nous pouvons proposer des variantes contenant jusqu'à 100 fils électriques.
Toutes les données concernant ce câble sont bien entendues présentes sur la fiche.
Câble YSLY : cette série est très proche de la précédente à ceci près que sa gaine noire lui confère une tenue aux UV, et sa formulation lui offre également une tenue aux intempéries.
Aussi, la gaine de ce câble conserve une très bonne souplesse même en basse température.
Câble YY : voici un exemple type de câble électrique OB.
Il contient un fil vert/jaune (sauf les versions à deux conducteurs, ils sont brun et bleu dans ce cas) et des fils en couleurs.
Cette série YY
Câble LIYY : un classique des câbles de commande qu'est le LIYY.
Disponible comme beaucoup de câble de commande en une très large de gamme, que ce soit en section et en nombre de fils conducteurs.
Câble YSL-CY : il s'agit ici de la version blindée* du YSL. Il s'agit du même câble sur lequel à la fabrication est ajouté un blindage par tresse de cuivre étamé puis à nouevau une épaisseur d'isolant, transparent dans ce cas.
Câble LIYCY : comme ci-dessus, il s'agit ici de la version blindée du LIYY.
